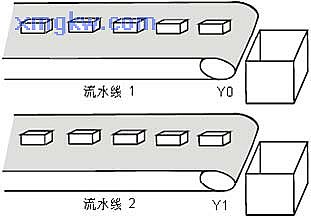

【控制要求】 PLC產品生產線中,一個作業員需同時負責將兩條傳送帶上的產品放入到包裝箱里。將一條傳送帶運行 30秒后,該條流水線停止傳送,另外一條流水線開始運行 30秒。如此,兩條傳送帶交替運行,保證作業員有足夠時間去將產品放入包裝箱。
【元件說明】
PLC 元件
|
控制說明
|
X0
|
啟動開關
|
T0
|
時基為 10ms的定時器
|
Y0
|
流水線 1工作
|
Y1
|
流水線 2工作
|

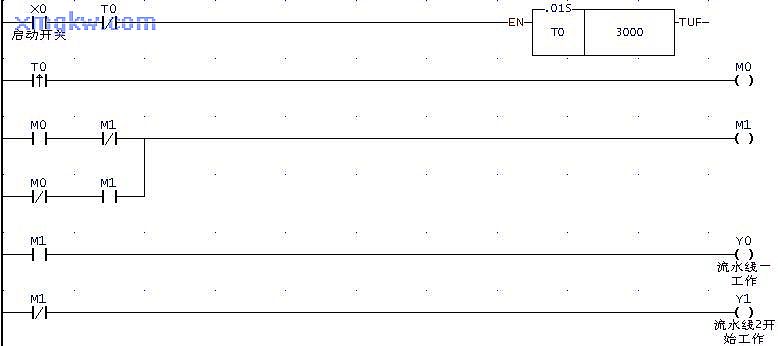

【控制程序】
【程序說明】
-
T0的常閉接點作為定時器指令執行的條件,定時器 T0到達30秒的預設值時, T0由 OFF→ON變化一次,觸發電路執行, M1的狀態改變,一條流水線運行。
-
2. T0變?yōu)镺N之后,T0的常閉接點關斷, T0定時器停止執行, T0接點又變?yōu)?OFF。在下一個掃描周期,定時器接點又變?yōu)?OFF,定時器 T0又開始執行,到達 30秒的預設值后, T0由OFF→ON變化一次,觸發電路執行,觸發電路執行, M1的狀態改變,另外一條流水線運行。
-
程序使用了觸發電路來實現 Y0,Y1的交替導通,使得兩條流水線輪流傳送產品。
|
