延長計時應用 – 老化測試系統

2015/6/30 10:25:09 人評論 次瀏覽 分類：永宏應用案例

【控制需求】 PLC 產品經過 2.5小時老化測試后，老化測試完成指示燈亮，提醒作業員從老化房中取出 PLC。注：電子產品出廠前經過 Burn-in（老化）測試，是為了讓電子元件剔除早夭期故障，使元件提早進入故障率接近常數的有效壽命期。
【備注】 FBs-PLC定時器有 256個，其中 T0-T49為 0.01秒、T50~T199為 0.1秒、T200~T255為 1秒；此例主要為了說明延長計時的應用，否則可直接使用 T200實現控制需求。

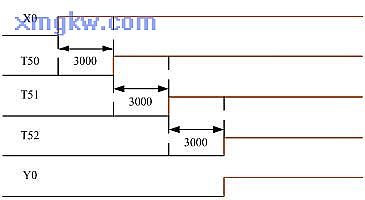

【時序圖】【組件說明】

PLC 軟元件 控制說明
X0 老化測試啟動按鈕：當按下時， X0狀態為 ON
T50 計時 3000秒定時器，時基為 100ms的定時器
T51 計時 3000秒定時器，時基為 100ms的定時器
T52 計時 3000秒定時器，時基為 100ms的定時器
Y0 老化測試完成指示燈

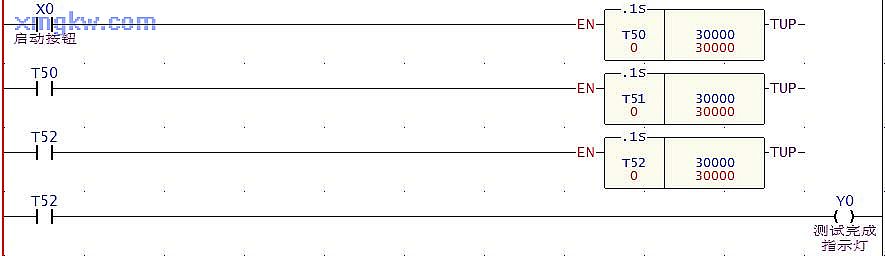

【控制程序】

【程序說明】
  1. T50 (100ms)為基時，16位定時器的昀長時間為 100ms×32767=3276.7s，所以無法滿足超過 1小時（3600秒）的應用要求，需用多個定時器來實現計時時間的延長，總的計時時間變?yōu)樗卸〞r(shí)器計時時間之和。
  2. 當按下啟動按鈕后， X0=ON，定時器 T50開始計時，經過 100ms×30000=3000s后，T50常開接點導通， T51開始計時，又經過 100ms×30000=3000s后， T51常開接點導通， T52開始計時，再經過 100ms×30000=3000s后，T2常開接點導通， Y0=ON，老化測試完成指示燈點亮。老化測試的總時間為 3000s + 3000s + 3000s = 9000s =150分鐘 =2.5小時。
