霓虹燈設計

2015/6/30 9:11:39 人評論 次瀏覽 分類：永宏應用案例

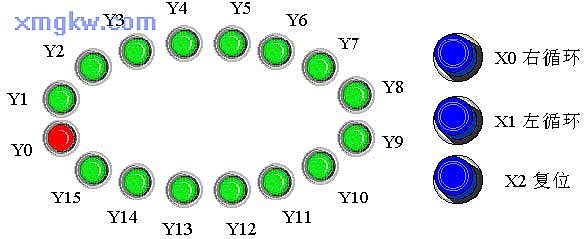

【控制要求】
  1. 按下右循環按鈕， 16個霓虹燈按照由小到大的編號（ Y0~Y15）依次各亮 200ms后熄滅。
  2. 按下左循環按鈕， 16個霓虹燈按照由大到小的編號（ Y15~Y0）依次各亮 200ms后熄滅。
  3. 左右循環工作狀態可直接按下對應的按鈕切換，不必先按下復位按鈕停止霓虹燈運行。
4.按下復位按鈕，不管霓虹燈是處在左循環還是右循環工作狀態，所有霓虹燈熄滅?！驹f明】
PLC 元件 控制說明
X0 右循環按鈕，按下時， X0狀態為ON
X1 左循環按鈕，按下時， X1狀態為ON
X2 復位按鈕，按下時， X2狀態為 ON
T0/T1 計時200ms定時器，時基為 10ms的定時器
Y0~Y15 16個霓虹燈

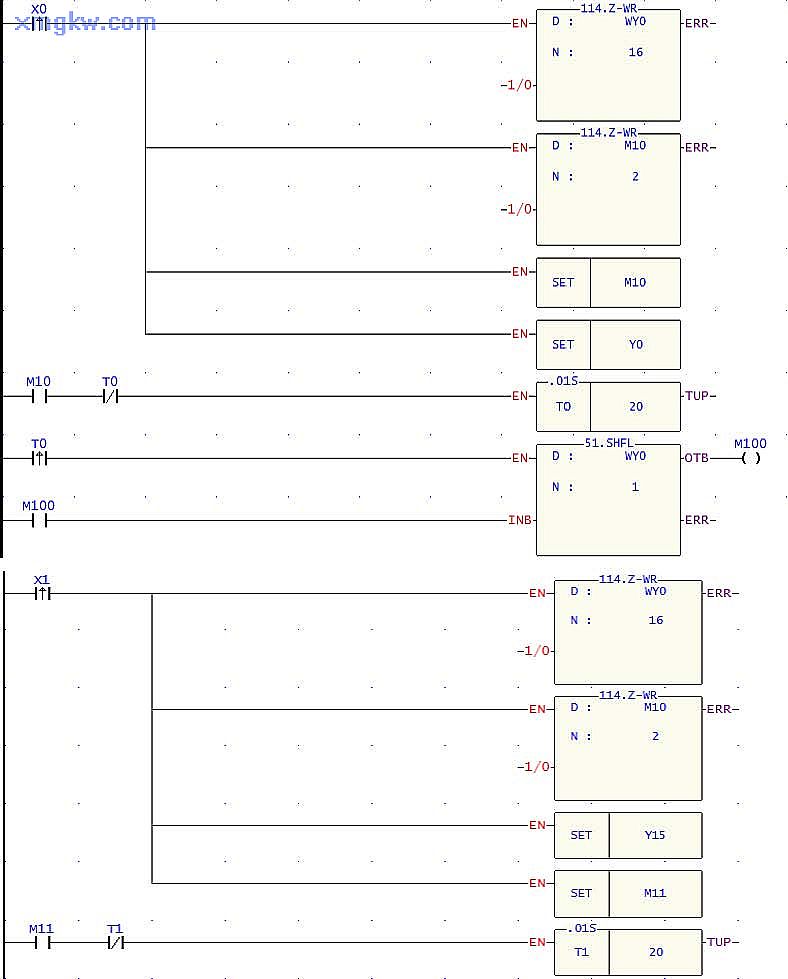

【控制程序】

【程序說明】
  1. 按下右循環按鈕， X0由OFF→ON變化一次， Z-WR指令執行， Y0~Y15、M10~M11 先被復位為 OFF狀態，接著 SET指令執行， Y0、M10被置位為 ON。M10=ON，TMR指令執行， T0開始計時， 200ms后T0由X0由OFF→ON變化一次， ROL指令執行一次， Y0為ON的狀態被移位到 Y1，同時，接著 RST指令被執行， T0復位。
  2. 從下一個掃描周期開始， T0又開始計時， 200ms后ROL指令又執行一次， Y1為ON的狀態被移位到 Y2，如此，Y0~Y15將依次各亮 200ms 后熄滅，反復循環進行。
  3. 按下左循環按鈕的工作流程與此類似，不同的是用 SHFR指令代替了 SHFL指令，霓虹燈將由大到小的編號依次點亮 200ms。
