【控制要求】
-
流水線作業中,生產管理人員需要對流水線的速度進行實時監控,流水線正常運行目標速度為 1.8m/s。
-

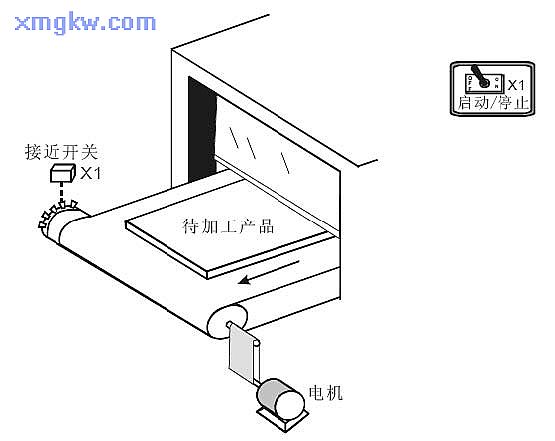

電機與多齒凸輪同軸轉動,凸輪上有 10個突齒,電機每旋轉一周,接近開關接收到 10個脈沖信號,流水線前進 0.325m。電機轉速 (r/min)=接近開關每分鐘接收到的脈沖數 /10,流水線速度 =電機每秒旋轉圈數×0.325=(電機轉速/60)× 0.325。
-
0.8m/s 時,速度偏低燈亮;當流水線速度在 0.8m/s~1.8m/s 之間時,速度正常燈亮;當流水線速度高于 1.8m/s時,速度偏高燈亮。
4.顯示出流水線的速度來進行監控?!窘M件說明】
PLC組件
|
控制說明
|
X1
|
脈沖頻率檢測啟動按鈕,按下時, X0狀態為 On
|
X0
|
接近開關(檢測脈沖 ),檢測到突齒, X1產生一個脈沖
|
D0
|
測得脈沖頻率
|
D50
|
流水線當前速度
|

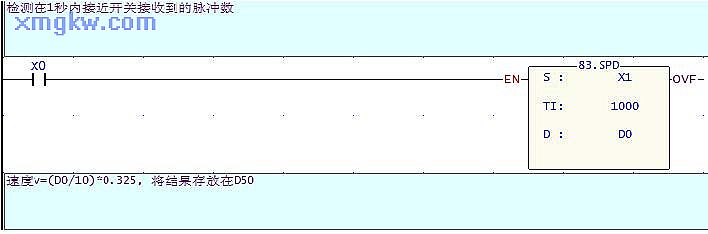

【程序范例】
【程序說明】
-

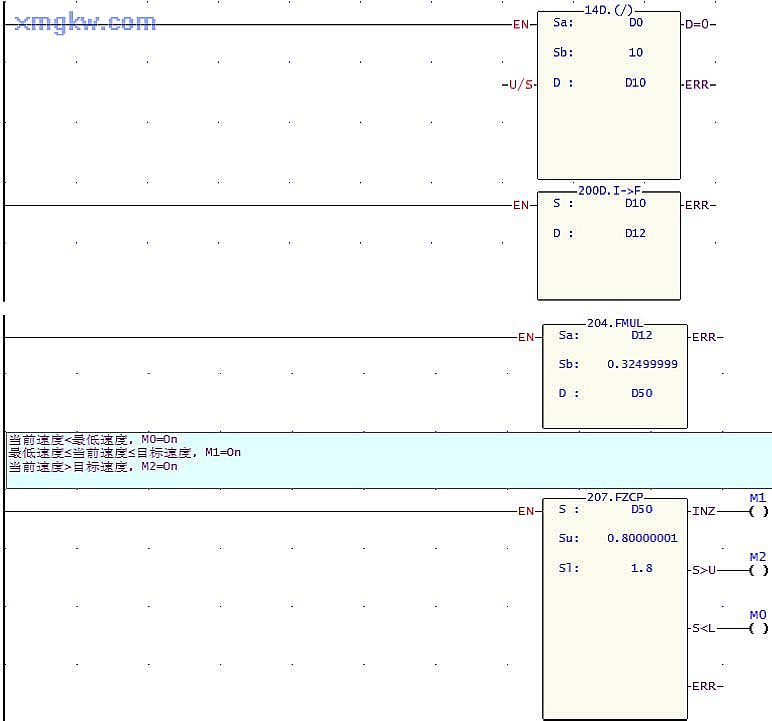

SPD 指令測得的接近開關的脈沖頻率( D0)來計算出電機的轉速。電機轉速 (r/min)=每分鐘內測得的脈沖數目 /10=(脈沖頻率 ×60)/10=(D0×60)/10。
-
再利用測得的頻率 D0計算出流水線速度: ND0× 60/10 D0
v =× 0.325 =× 0.325m/ s =× 0.325m/ s
6060 10 其中v:流水線速度(單位: m/s)
N:電機轉速(單位: r/min) D0:脈沖頻率 假設SPD指令測得的脈沖頻率 D0=50,則根據上式可計算出 :
50
流水線的速度 = 10 × 0.325m/ s = 1.625m/ s
-
計算流水線當前速度時運算參數含有小數點,所以需用二進制浮點數運算指令來實現。
-
浮點數運算指令,參數可以直接輸入為小數,如 0.325,不必經過整數 →浮點數的轉換。
-
如果參加運算的參數是整數,需要經過 FUN200、FUN201進行轉換。
|
