FBs-PLC被動與電子磅秤通訊( FUN151.CLINK MD2)

2015/6/29 16:27:13 人評論 次瀏覽 分類:永宏應用案例

一般市面上的電子磅秤的通訊模式都為主動發送,所以我們需要把 PLC設為從站,使用 FUN151.CLINK, MD2即為被動模式。亦即電子磅秤會主動定時發出資料,而 FBs-PLC為等待接收資料狀態。

【控制要求】按X0,啟動FUN151.CLINK,MD2通訊控制指令進入接受數據狀態按X1則放棄接受,亦即關閉此命令。【必要參數設置】

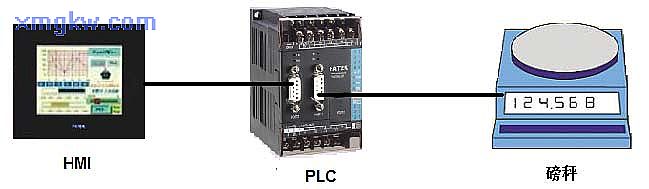

從站: Fbs-PLC站號1 RXD TXD RTSCTS SG 2 3 7 8 5 TXD RXD SG 主站:電子磅秤
  從站 主站
通訊裝置 FBs-PLC 電子磅秤
站號 1 無
通訊口 Port1 RS232
通訊參數 9600,n,8,2(R4146=5551H)
通訊協議 電子磅秤的資料格式, ASCII格式
通訊控制指令 FUN151.CLINK,MD2 無
交易項目 接收電子磅秤的資料

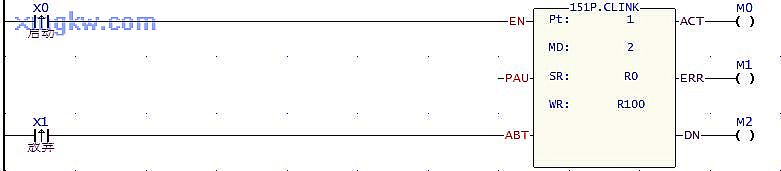

【控制程序】
【程序說明】
  1. X0↑,啟動FUN151.CLINK,MD2通訊控制指令進入等待接受數據狀態。
  2. X1鈕,則停止接收數據。
PLC被動接收電子磅秤資料
主站緩存器值(Hex/ASCII) 字元 資料 說明
R100=0000H     回應碼:指示通訊狀況,如 : 0000H表示交易成功; 0A00H表示仆站無回應。
R101~R107     PLC系統工作區
R108=000BH     接收到11個字元( R109~R119)
R109=0020H ‘SPACE’ D(10) D10為‘SPACE’
R110=0020H ‘SPACE’ D(9) D(9)~D(6)讀值, D(9)=MSD,D(6)=LSD
R111=0020H ‘SPACE’ D(8)
R112=0020H ‘SPACE’ D(7)
R113=0030H 0 D(6)
R114=0020H ‘SPACE’ D(5) D(5)~D(3)為‘SPACE’
R115=0020H ‘SPACE’ D(4)
R116=0020H ‘SPACE’ D(3)
R117=0067H ‘g’ D(2) 公制克
R118=000DH ‘CR’ D(1) Enter碼
R119=000AH ‘LF’ D(0) 換行碼
