永宏P(guān)LC 通過 Port1連接 Modem作 CPU LINK

2015/6/29 16:26:08 人評論 次瀏覽 分類：永宏應用案例

PLC 可經由通訊端口 1 接MODEM通過電信網絡與遠程的 PLC 聯機共享數據，應用如下：
z遠方自動資料收集。z警報、異常自動回傳。z結合現有的組態軟件或現有的人機等標準產品組成的廣域自動監控系統，不必另行特殊開發設計，減少

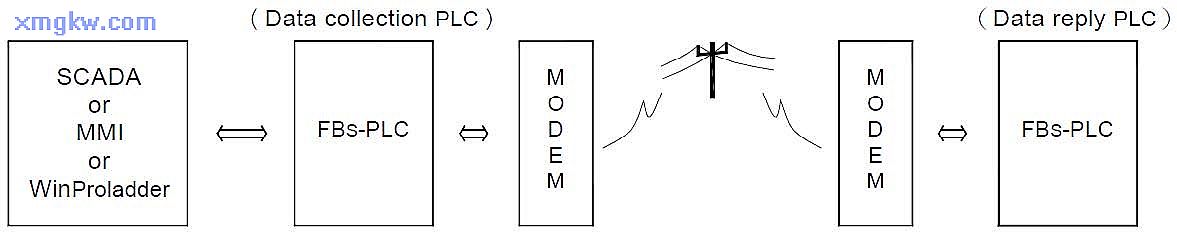

開發風險與提高時效。 【硬件構架、設定】

資料收集PLC：
? CPU 內部不用存電話號碼? R4149高字節（ High Byte）設為55H
(MODEM + CPU Link 功能) 資料回傳PLC：
? R4149高字節（ High Byte ）設為55H （MODEM+ CPU Link功能）。? R4140?R4145設定總數據收集 PLC端的電話號碼（提供分機功能）例如電話號碼為： 02-28082192，則R4140=8220H，R4141=1280H，R4142=0E29H。例如電話號碼為： 02-28082192 轉100，則R4140=2A20H，R4141=2808H， R4142=A291H， R4143=AAAAH，R4144=001AH，R4145=000EH 。? 說明： R4140?R4145 為撥號的電話號碼緩存器；電話號碼以〝 E〞為結束字符；〝 A〞為撥號延時字符（一般撥分機或國際長途可利用撥號延時實現，一個延時字符的延時時間以 MODEM設定值為準，約 2 秒）；〝B〞為〝#〞字符（可撥 B.B. CALL）；〝C〞為〝*〞字符。? 利用CLINK（FUN151：MD0）指令寫數據到總數據收集 PLC或從總數據收集 PLC 讀取數據（參考CLINK 指令使用說明）。? 通訊Baud Rate 最高可達 115200 bps（通訊的兩端必須設定一致）；配合市場上的 MODEM將 PLC 的通訊參數都設定為 8-bit與Non-parity 可獲得較穩定的通訊質量。? PLC 通訊端口 1 與MODEM 硬件接線：

永宏P(guān)LC（DB-9） MODEM（DB-25） PIN 3：RXD ←───────────→ TXD （PIN_3） PIN 2：TXD ←───────────→ RXD （PIN_2） PIN 8：RTS ←───────────→ CTS （PIN_4） PIN 7：CTS ←───────────→ RTS（PIN_5） PIN 5：SG ←───────────→ SG （PIN_7）
───DSR （PIN_6） ── DTR（PIN_20）

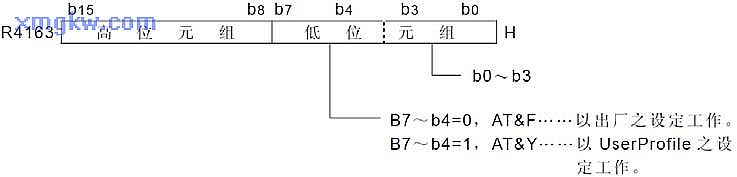

【MODEM 撥號接口信號】 M1959：OFF，撥號方式為〝 Tone〞；ON，撥號方式為〝 Pulse〞。 M1964：OFF→ON，撥號。 ON→OFF，掛電話。R4163：R4163的低字節 (Low Byte)用來控制 MODEM撥號時 X指令的應用
= 1，調制解調器撥號時不檢測撥號音及忙線音。
= 2，調制解調器撥號時只檢測撥號音但不檢測忙線音。
= 3，調制解調器撥號時不檢測撥號音直接撥號，撥完號后會檢測忙線音。
= 4，調制解調器撥號時檢測撥號音及忙線音。
其它值時，和 4 一樣；不同國家的系統需要作符合該國的設定！

R4163的高字節 (High Byte)用來設定 MODEM自動接聽的響鈴次數。

注 1：

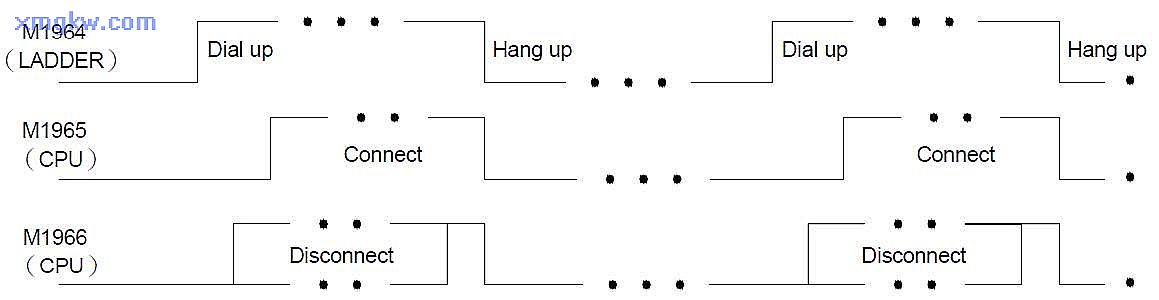

  1. 1. M1965與M1966 只有一個會 ON，不會同時 ON。
  2. 撥號聯機等待時間為一分鐘，如果無法聯機，會自動重?fù)軆纱危偣踩危灰恢睙o法聯機， CPU 將設定M1966 ON（聯機失敗）。
  3. 如果通訊線路質量不是很穩定有斷線的情況，可利用 CLINK 指令通訊異常檢測功能控制 M1964 重?fù)苈?lián)機（重?fù)鼙仨氀訒r(shí) 10秒以上）。
  4. 4. PLC由RUN 變?yōu)镾TOP時，CPU 會自動控制 MODEM 變成接收狀態，可接受遠程撥號聯機。
  5. 5. PLC不是處在撥號或 MODEM聯機LINK作動中時， CPU 會自動控制 MODEM 變成接收狀態，可接

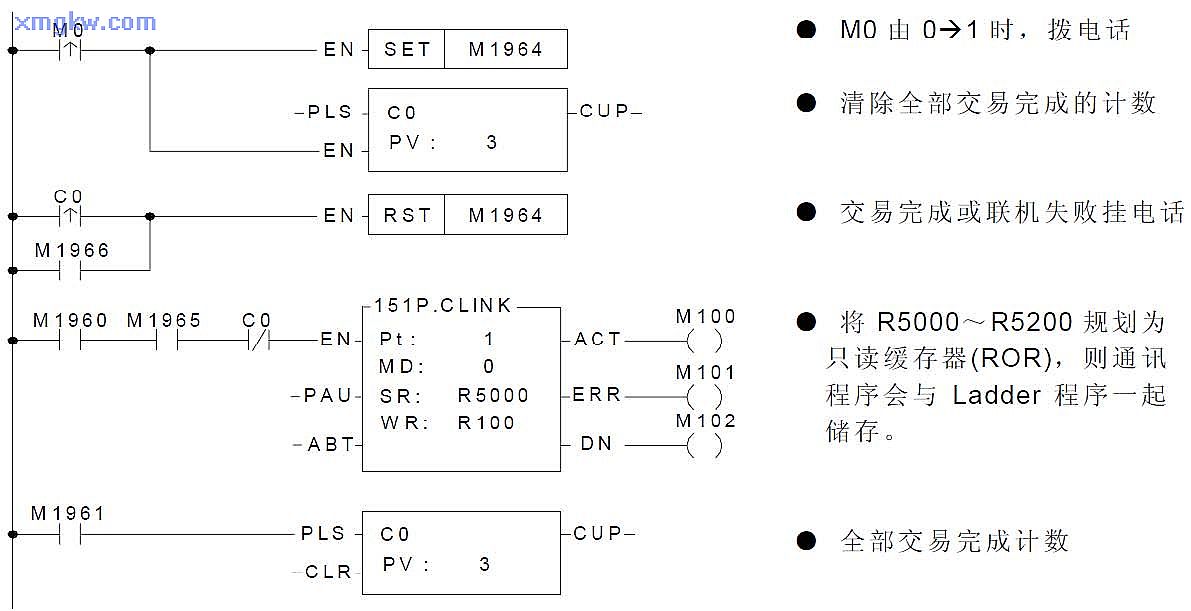

受遠程撥號聯機?！究刂瞥绦颉?
