永宏P(guān)LC應用于自動配料系統

一、引言
最近，許多用戶比較關心如何選擇合理的軟硬件構成一個經濟、實用的粉體、液體等原料自動配料系統。我司有幸承接、應用了這一類自動配料項目，現將這方面的有關情況簡述，供與同行交流、切磋。
　　◆系統控制器件選型：
采用臺灣永宏P(guān)LC高功能主機：FBS-32MC、臺灣威綸5.6彩色觸摸屏： MT506M與梅特勒-托利多稱重控制儀共同組成配料系統控制主件，稱重控制儀的去皮、清皮和歸零通過通訊給定。
◆PLC選型依據 ：
1)具有足夠大的暫存器空間且獨家提供檔案暫存器空間，保證系統的配料配方量足夠多足夠大，透過專用指令操作保證配方的絕對安全
2)通訊功能強大，通訊協議編程簡單方便
3)可擴展多個通訊口，為系統延伸控制與聯網提供硬件支持
4)經濟實惠，運行可靠穩定性要好

二、系統構成

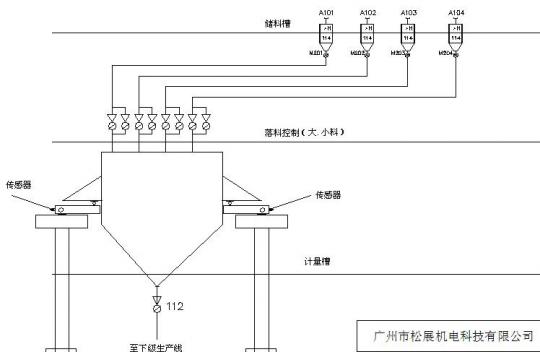

　　該系統由4個儲料槽及計量槽構成，由稱重控制儀驅動，按生產流程依次為儲料控制、落料控制、攪拌控制、計量控制、卸料控制，系統構成如下圖(簡化)：

◆配料策略如下：
　　1、當配料按鈕按下時，啟動配料
　　2、確認計量槽清空，重量歸零
　　3、半閉卸料閥112，開啟配原料A101，直到原料A101達到設定值時(即原料A101=秤當前重量減去空秤皮重)，關閉原料A101配料，延時1秒攪拌系統工作，一定時間后啟動配原料A102標志位。
　　4、當配原料A102標志成立時，開啟配原料A102，開始配原料A102，直到原料A102達到設定值時(即原料A102=秤當前重量減去空秤皮重再減去原料A102重量)，關閉原料A102配料，延時1秒攪拌系統工作，一定時間后啟動配下一配料標志位。以此類推至完成配方。
◆此類配料系統的實現功能有如下特點：
1）實現進料、送料、攪拌、卸料的自動聯鎖和控制；
2）能實現計量、進料、送料、攪拌、卸料的手動操作的功能；
3）能顯示實時的工作狀況和各種物料參數?？呻S時進行調用并顯示、打印任何時間的報表與客戶表。具有配比預存，可隨時進行輸入、修改或刪除某種配比。
4）美觀實用的動態模擬。利用動態畫面將計量和卸料過程中的配料閥門、落料控制、進出料狀態（計量槽料位變化）進行模擬顯示。
5）具備粗稱和細稱功能。(精稱提前量有自動調整功能，消除落差影響)，超差自動報警、自動扣除功能。
6）具有操作員權限管理功能。

三、PLC/HMI軟件關鍵點簡介：

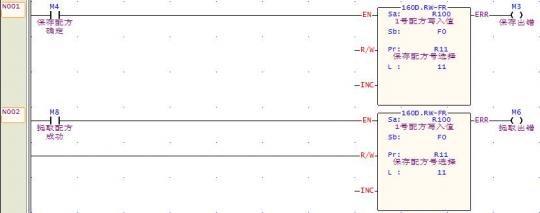

1. 配料配方控制程序如下圖：完成對配料配方數據的操作；
應用永宏的FUN160檔案存儲器可方便的實現對配方的保存與提取，存儲容量大且不占用寶貴的內部暫存器。

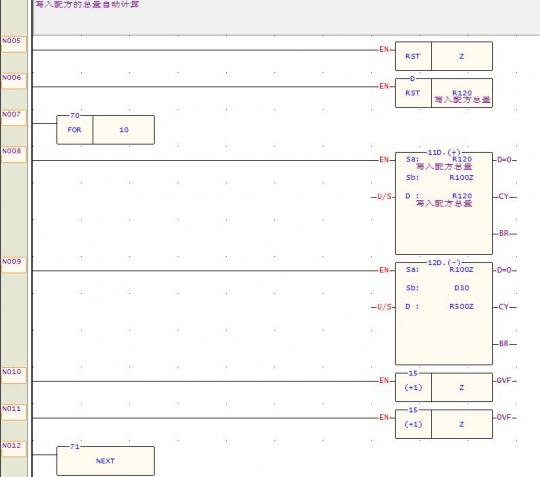

2. 配料總量自動計算程序如下圖：完成配料總量的自動累加；
相信大家在做配料系統的時侯，會碰到這樣一種情況：雖然說已經知道了每種原料的配料量，但是要想知道配料的總量往往都只是在需要的時侯進行手動計算，這樣既慢又容易出錯，應用永宏P(guān)LC的變址暫存器結果循環指令可非常方便的達到，即準確又快速基本上在輸入配方的同時，總量計算完成。

3. 配方操作HMI畫面如下；

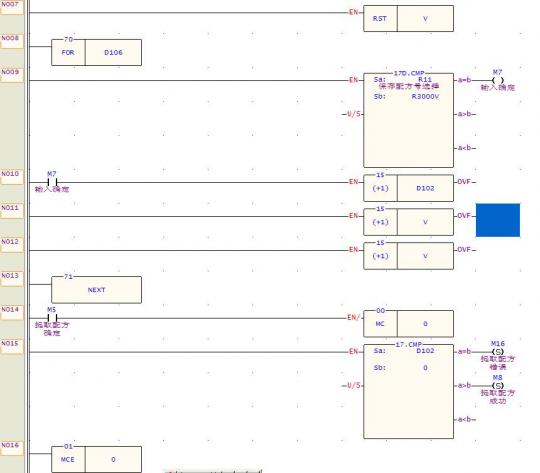

4. 配料種類數及提取配方的正確與否判斷程序如下圖：產生配方操作時提示信息；
根據用戶輸入配方的信息自動產生配方操作的提示信息，使之顯示于觸摸屏上

5. 配方相關操作完成提示的觸摸屏介面如下；

四、結束語
本系統采用永宏P(guān)LC全套解決方案，具有以下幾大優點：
(1) 人性化的編程軟件，全自動完成配料所有過程,減少了客戶工作量。
(2) 優化的閉環控制系統，降低成本，提高了控制的精度
(3) 自動化元件選型配套，整個系統運行穩定高效，減少后期維護量
在現代生產系統環節中，隨著人工成本的不斷上漲，勢必使企業調整生存法則，提高自動化程度，減少人工成本，該系統的自動控制水平較高，配置靈活，功能齊全，操作方便，是應對人工上漲一種十分可行的解決方案。
