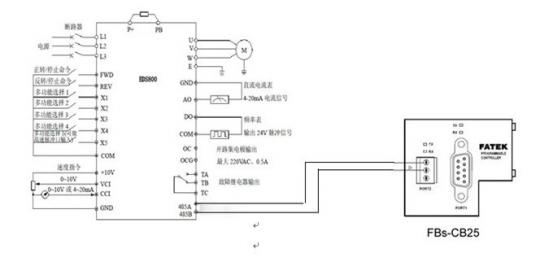

圖1 硬件連接圖
2、設置變頻器參數：
      F0.00 頻率輸入通道選擇---（03）串行口給定
      F0.02 運行命令通道選擇---（03）串行口運行命令通道
      F2.14通訊配置 ----（3）9600BPS 1-8-1格式，偶校驗
     F2.15本機地址 ----（1）地址為1

3、易能變頻器自由通訊協議

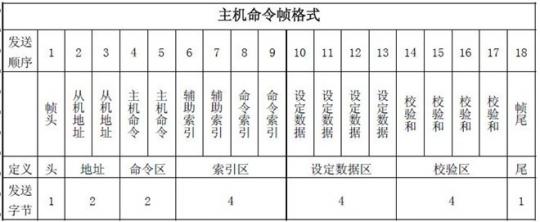

                          圖2 主機命令幀格式

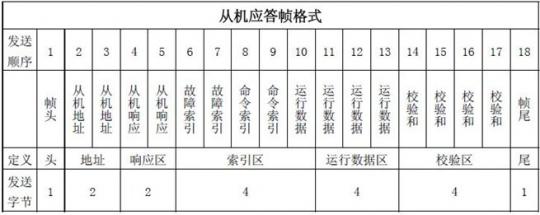

                            圖3 從機命令幀格式

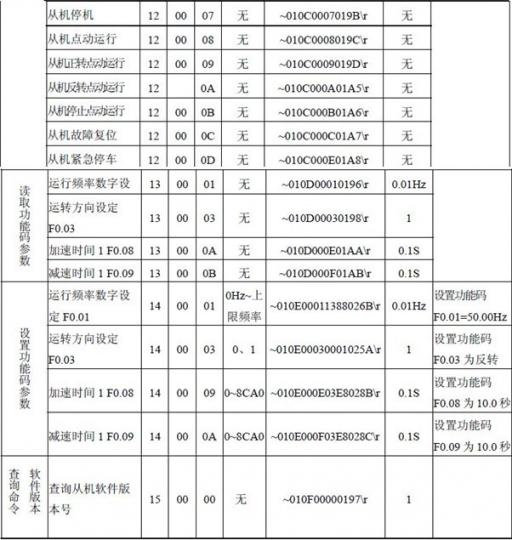

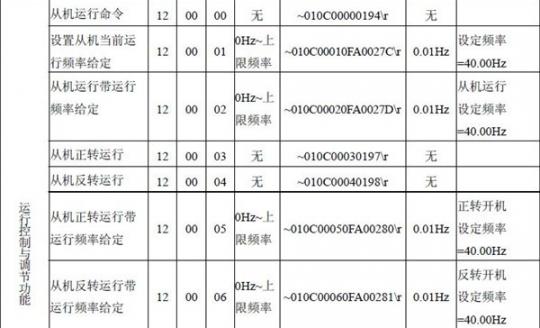

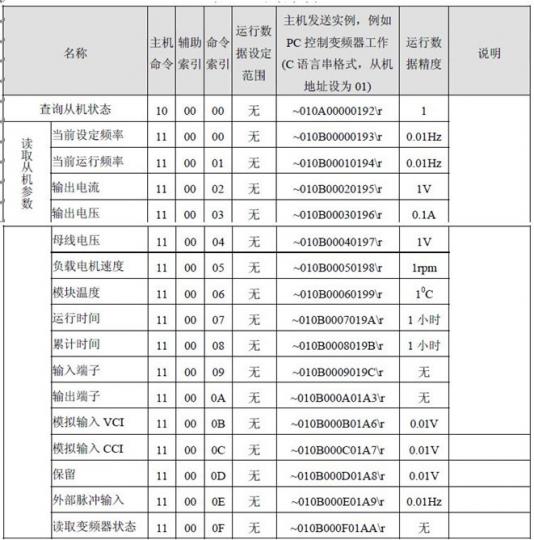

3.2 主機命令協議


4、 PLC控制要求
在該控制系統中要求PLC控制變頻器的正轉、反轉、停止及通過觸摸屏輸入頻率。
因此我們根據主機命令幀格式（圖2）及主機命令協議表編寫出通訊表格：
4.1 正轉帶頻率運行
（1）協議命令

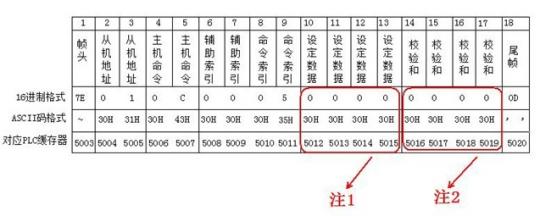

（2）變換成通訊幀格式


       注1：因?yàn)閿?shù)據區內要輸入的頻率是變化的，因此這里在PLC內對應的寄存器內全存入零。
       注2：因?yàn)閿?shù)據區內的數據時變化的，因此校驗和也是變化的，這里將其對應的寄存器內全存零。
（3）頻率輸入及變換成ASCII格式

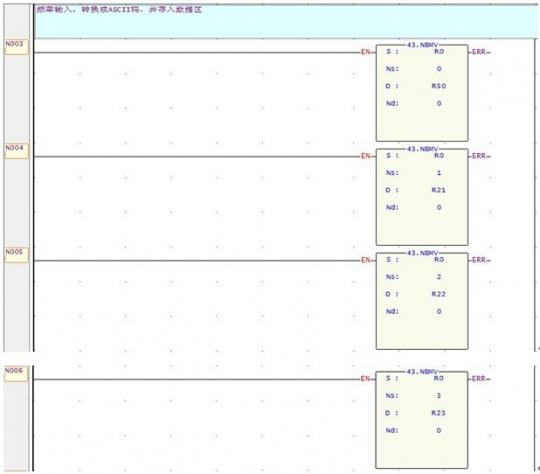

觸摸屏上輸入頻率存入R0,通過43號指令把R0中的數分別提出來，程序如下：

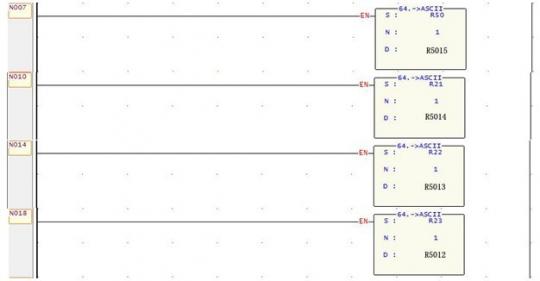

把提取出來的數通過FUN64號指令變換成ASCII碼格式，并寫入相應寄存器，程序如下：




（4）校驗和計算
計算方法：“從機地址”到“運行數據”全部字節的ASCII 碼值的累加和。

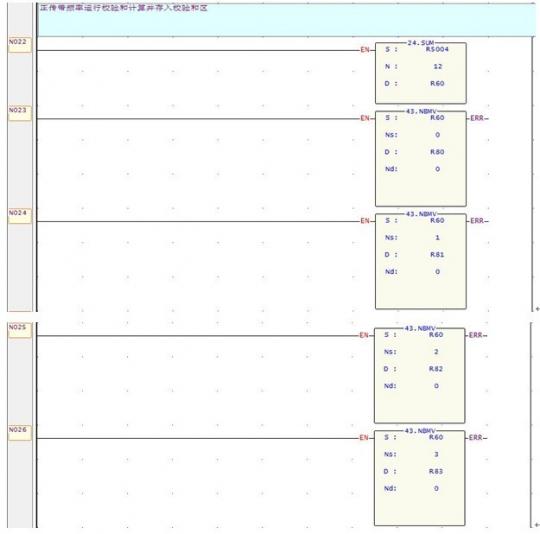

計算校驗和程序如下：

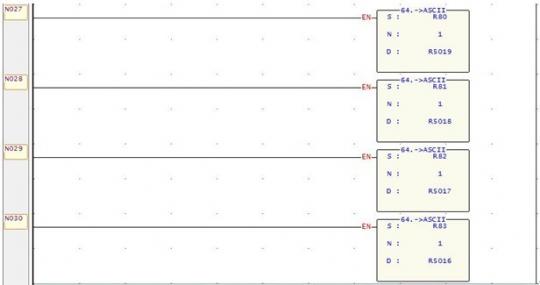

把求和后提取出來的數通過FUN64號指令變換成ASCII碼并存入相應寄存器，程序如下：




反轉帶頻率運行則與上面步驟相同，這里就不再做詳細講解了
附件：程序?qū)嵗?nbsp;


作者簡介：
魯澤峰(1983- ),畢業于山東輕工業大學自動化專業
主要從事工控電氣行業

　　參考文獻：
[1] 永宏可編程控制器使用手冊I 和使用手冊II
[2] 永宏P(guān)LC編程軟件使用手冊
[3] 易能變頻器EDS800使用說明書
