永宏P(guān)LC在彎管機中的應用

2015/6/26 10:35:13 人評論 次瀏覽 分類：永宏應用案例

一、 設備簡介
     1、機床/工件動力特性自動識別——加工即快又好；
     2、慢退芯小車助推——改善彎角外觀；
     3、全過程中文操作提示+7寸真彩顯示+觸摸屏——操作簡便明了；
     4、回彈測量——對批次管材特性可比較測量；
     5、單步調試功能——模具試制時管材變形過程觀察入微；
     6、全面監測：液壓/電器/傳動系統，電機缺相/反轉，電壓，溫度，油壓，并自動診斷故障，數量記錄，用于生產管理。

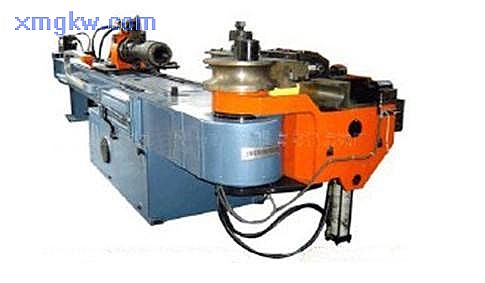

                                        上圖：設備外形

二、系統架構
主要產品功能規格
     （1） 控制器：永宏FBs-40MCT主機，24點DI，16點DO晶體管輸出，脈沖頻率達200KHZ；
     （2） 伺服：使用脈沖+方向?qū)λ欧M(jìn)行控制；
     （3） 通過中繼控制液壓缸動作；
     （4） 人機界面：通過RS232以永宏協議與永宏P(guān)LC進行通信。
系統結構：
核心部分，永宏P(guān)LC作為控制器，承擔著信號采集、處理，輸出的任務；

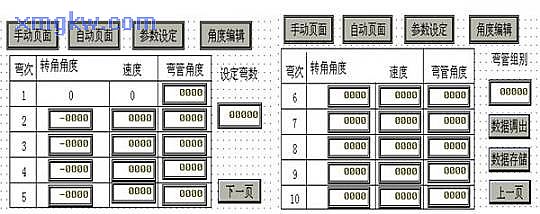

上位部分，人機介面通過port0與PLC通訊，可對設備進行操及工作參數的調整，同時監控當前狀況；
下位部分，主要是通過PLC高速脈沖輸出來控制伺服電機進行轉角，通過高速計數來控制液壓彎管的角度。

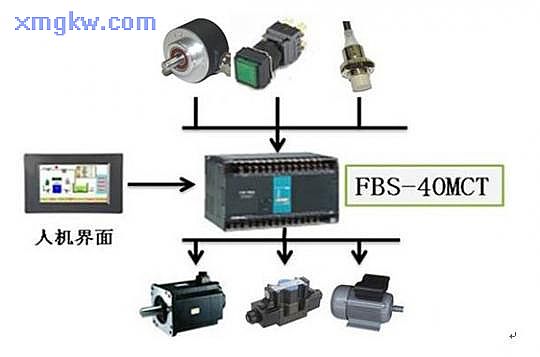

                                          圖1：系統架構圖

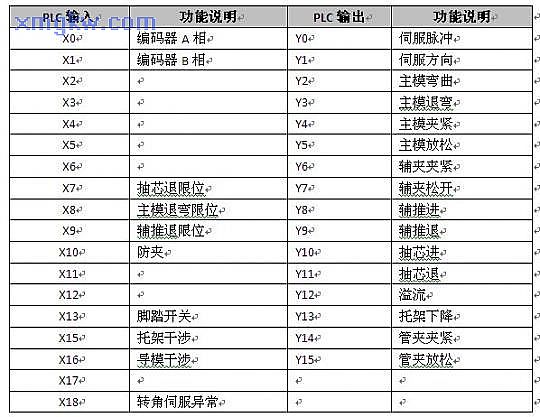

I/O配置


三、工作流程

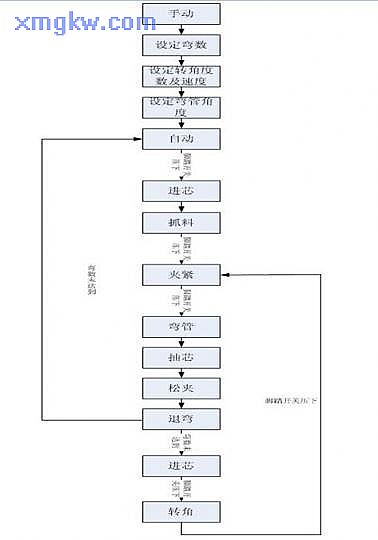

在手動狀態下設定參數：每個彎的轉角角度、速度和彎管角度及彎數；然后歸零完了后按“自動”按鈕，最后按腳踏開關起動，具體流程如下：


四、結束語
永宏P(guān)LC以它的高精度、高穩定性及超高的性?xún)r(jià)比，使其在彎管機行業中得
到廣泛的應用；此自動彎管機使用永宏P(guān)LC作為控制核心，使其穩定性及彎管的的精度有大大的提高。




作者：王遠東
