1. 引言
    貼標機是運用在包裝行業的一種非標機械。這種用PLC控制的自動化機械設備能夠大大提高了生產效率與精確性和自動化智能程度。
2. 定位旋轉摩擦塑膠焊接機操作方法
    (1)按下控制面板上的電源開關按鈕，指示燈亮。待3~5秒人機界面將打開顯示初始界面
    (2)點擊左方向鍵進入?yún)?shù)設定頁面，在參數設定頁面里面進行相應的參數設定，根據調試后的******狀態，輸入相應的系統參數，參數設定完成后點擊系統調試便進入調試設定界面，在畫面中能對各種控制部件的動作進行啟停測試。在運行畫面按0鍵能切換自動啟?？刂?。
    (3)在設備完成相應的產品數量,或設備出故障時,會自動彈出相應的故障界面。
3. I/O分配表
    X0 產品檢測 Y0 步進脈沖信號
    X1 標簽檢測 Y1 打標啟動
                         Y2 輸送電機
                         Y3 卷標電機
                         Y4 分瓶電機

4. 控制器選型以及控制過程介紹
     貼標機由步進驅動器控制步進電動機來帶動主軸進行收卷運行?？刂破鞑捎门_(tái)灣永宏的FBs系列PLC：FBs-14MCT。其中開關量輸出主要控制電機，脈沖輸出主要是控制主軸的定位控制快速響應。相關的輸入采用人機界面來控制。

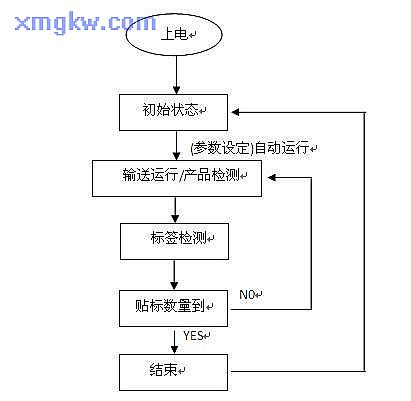

                     主體控制流程如下：

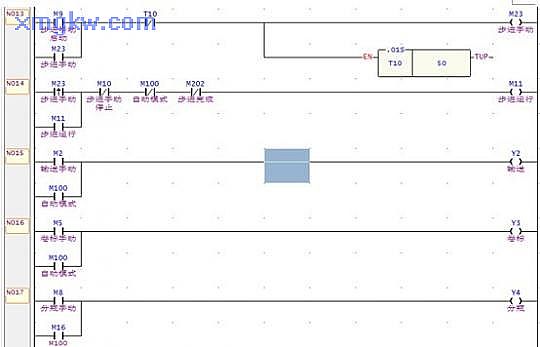

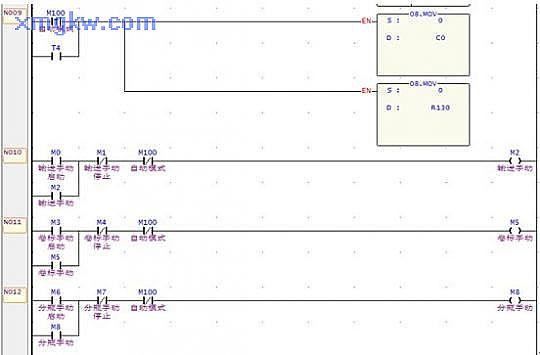

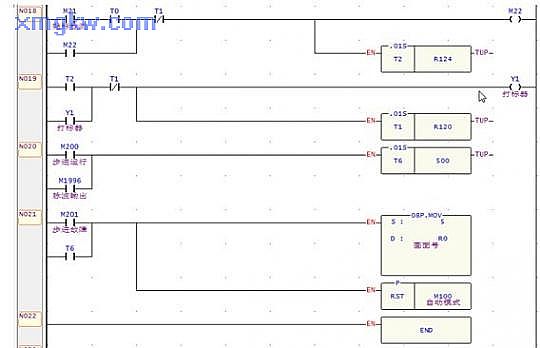

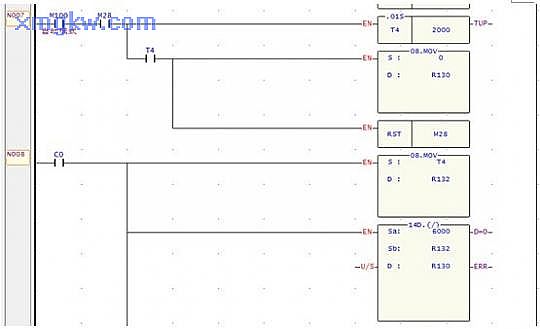

5. PLC程序控制
    伺服控制單元

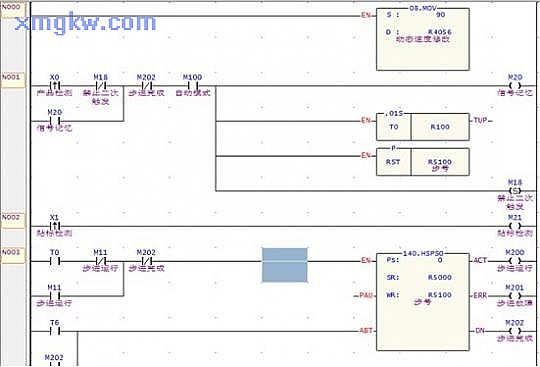

    步進電動機運行是由PLC脈沖輸出通道輸出脈沖信號來控制，由人機界面將參數輸入到PLC，PLC再將脈沖信號傳送給步進驅動器，使用方法如下：

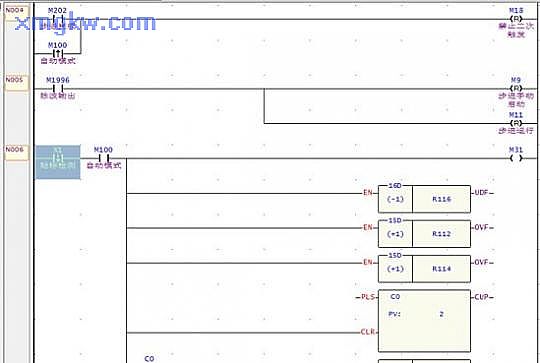

    永宏P(guān)LC 在程序里讀取人機界面數據：











6. 人機操作界面
通過人機界面來控制相關的參數：

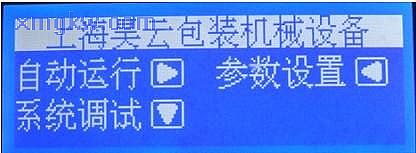

首頁：

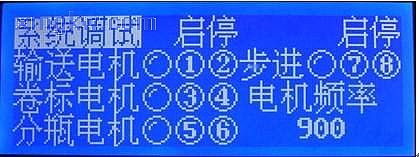

系統調試如下圖：

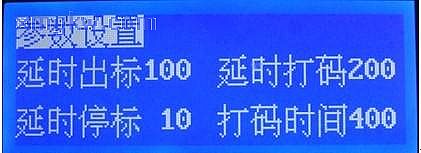

參數設定如下圖：

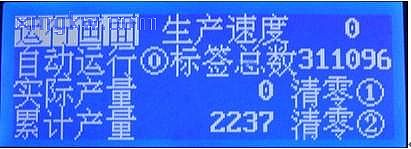

運行畫面如下圖：

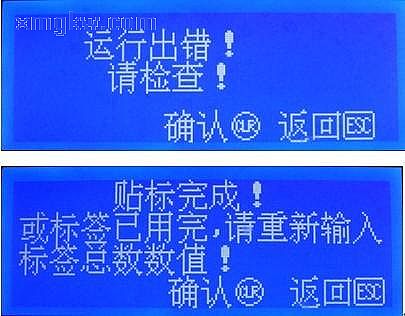

故障畫面如下圖：

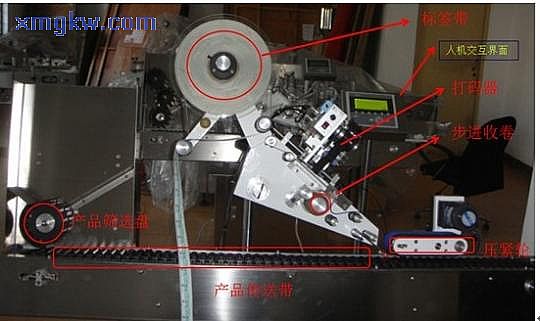

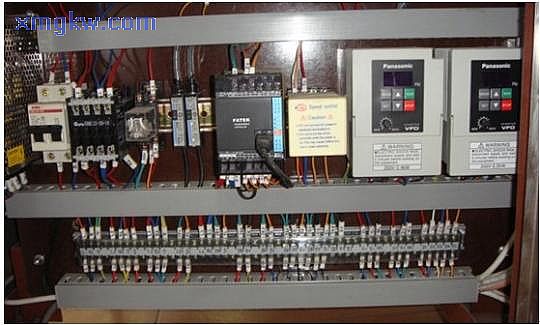

7. 設備圖片



8. 結束語
瓶裝貼標機，應用于包裝加工行業：大致主要工作過程

本系統已經成功的在包裝加工行業使用，永宏產品受到客戶的認可。由于產品的篇幅有限，涉及系統的相關內容，在文下可以再做細節探討。




參考文獻：
[1] 永宏可編程控制器使用手冊I 和使用手冊II. 永宏人機使用手冊
臺灣永宏電機股份有限公司
